Pasivní dřevostavba na betonových patkách S. Hoštice

54
26. dub 2017
Pasivní dřevostavba na betonových patkách S. Hoštice, stavěno převážně svépomocí 2015-2016.
Tep. ztráta 2,2kW, vytápění a ohřev TUV tep. čerpadlem vzduch - voda 3kW, podlahové topení,...
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 1
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 2
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 3
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 4

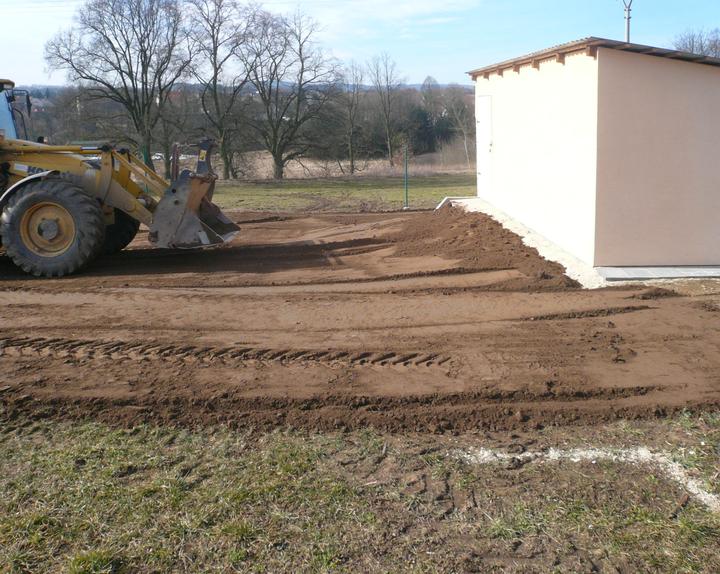

Pasivní dřevostavba na betonových patkách S. Hoštice - Bouda i se stěnou kde bude skleník
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 6
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 7
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 8
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 9
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 10
Pasivní dřevostavba na betonových patkách S. Hoštice - Připraveno na montáž roštu

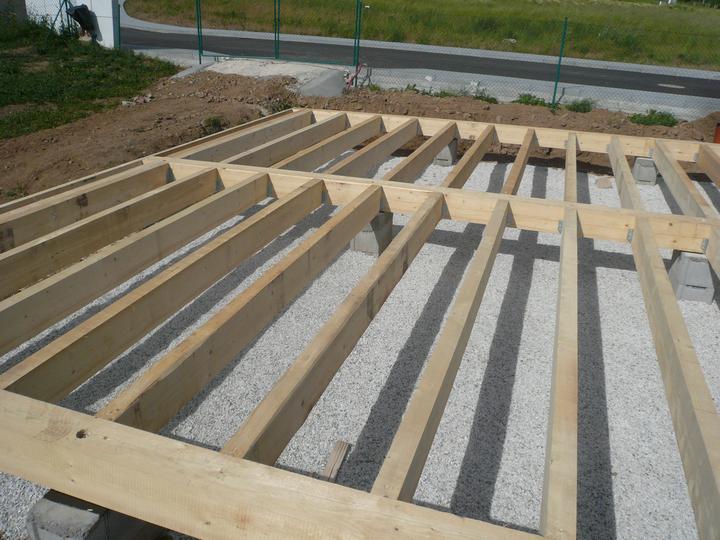

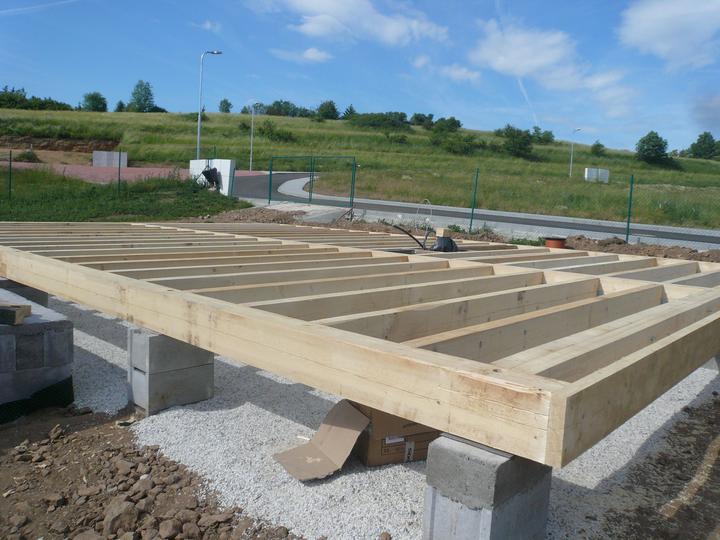

Pasivní dřevostavba na betonových patkách S. Hoštice - Rošt z masivních trámů 26x20cm
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 13

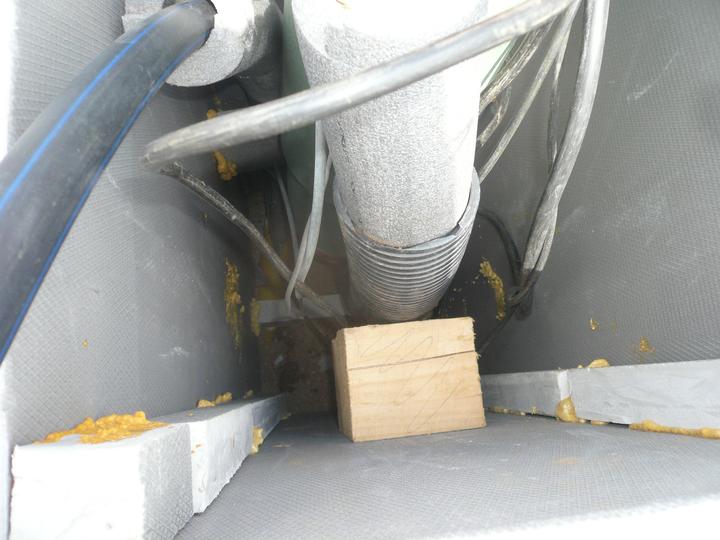

Pasivní dřevostavba na betonových patkách S. Hoštice - Zateplená šachta z XPS přes provětrávanou mezeru
Pasivní dřevostavba na betonových patkách S. Hoštice - Zaklopený a zateplený rošt se složením: deska  Fermacell - vata Rockmin 26cm - OSB 22mm

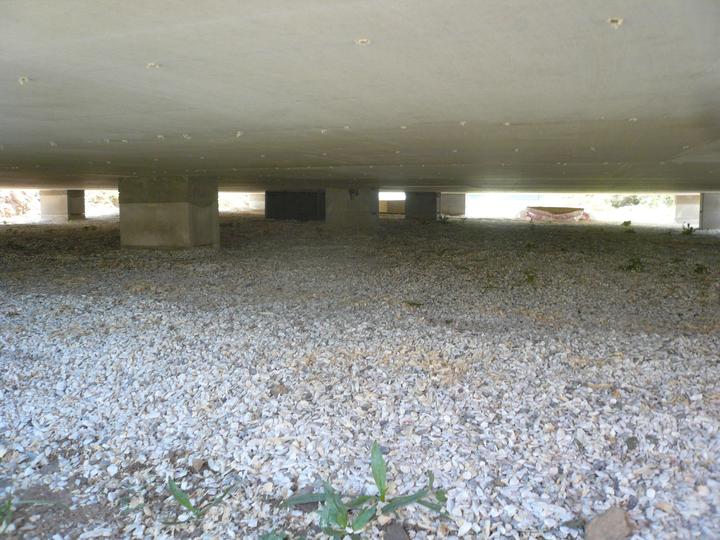

Pasivní dřevostavba na betonových patkách S. Hoštice - Provětrávaná mezera cca 40cm - v případě problému jde vlézt pod dům
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 17
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 18
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 19
Pasivní dřevostavba na betonových patkách S. Hoštice - Přířezy- vlaštovky k vynesení roštu pro dřevovláknitou desku
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 21

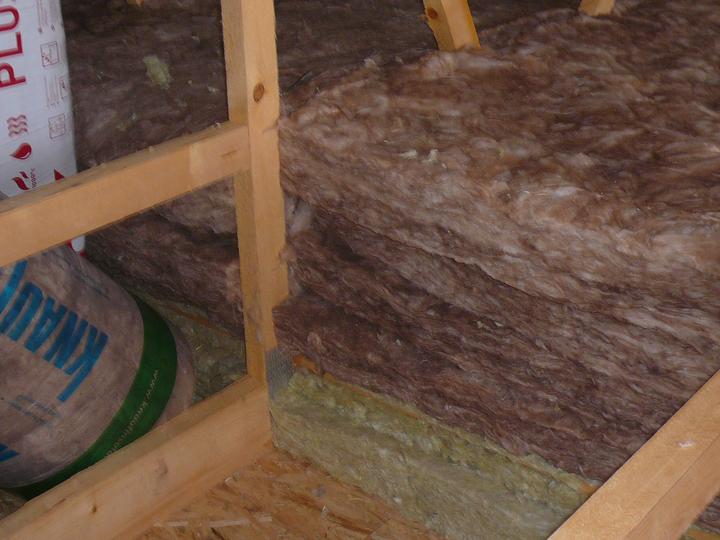

Pasivní dřevostavba na betonových patkách S. Hoštice - Zateplený hlavní rošt vatou Rockmin plus
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 23

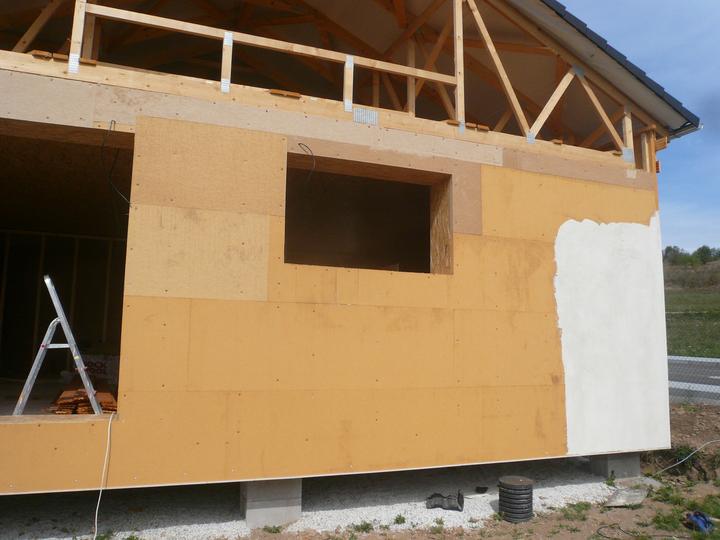

Pasivní dřevostavba na betonových patkách S. Hoštice - zaklopení dřevodeskami Pavatex Isolair 52mm

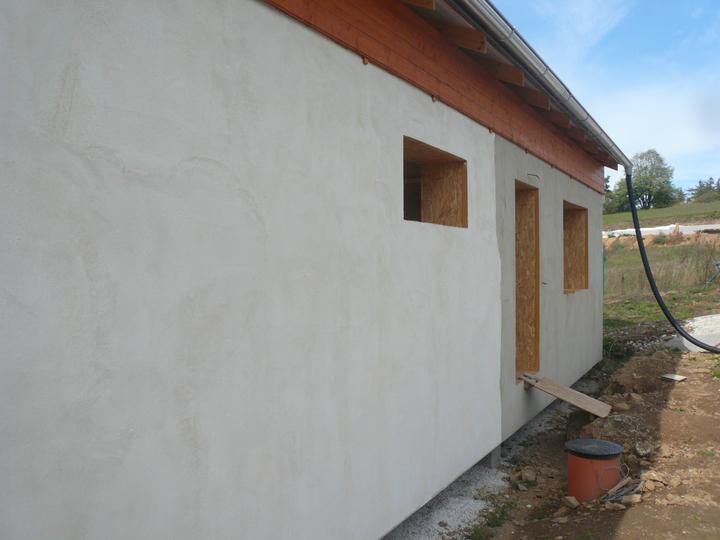

Pasivní dřevostavba na betonových patkách S. Hoštice - Paropropustná stěrka Cemix
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 26
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 27
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 28
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 29
2

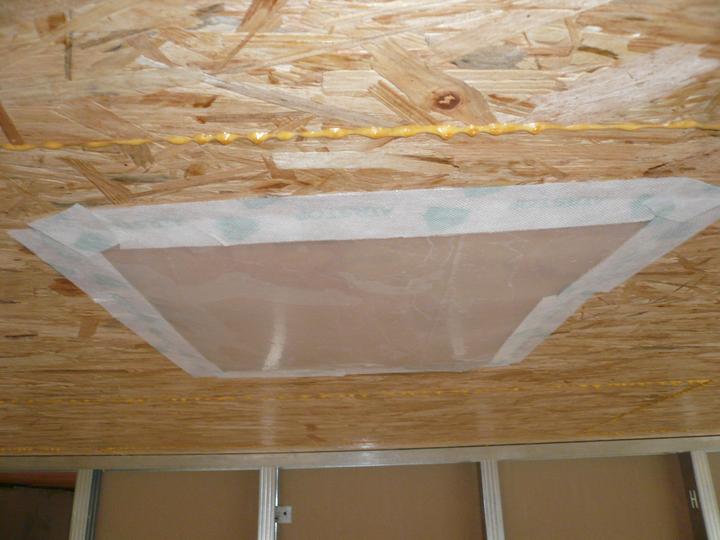

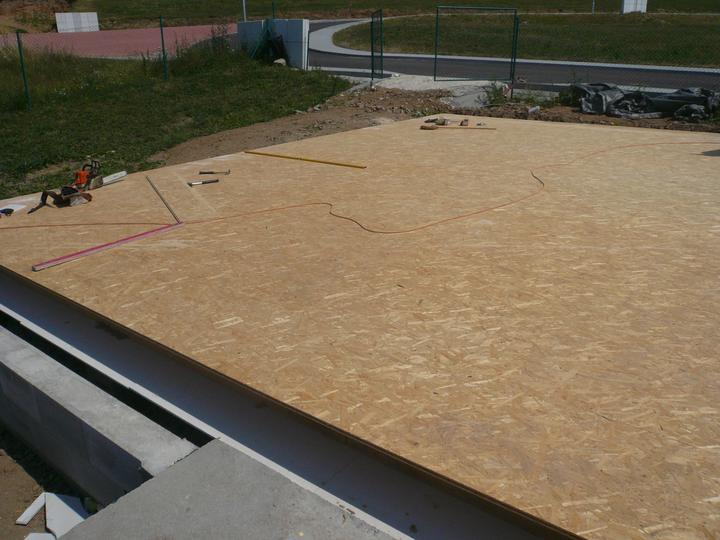

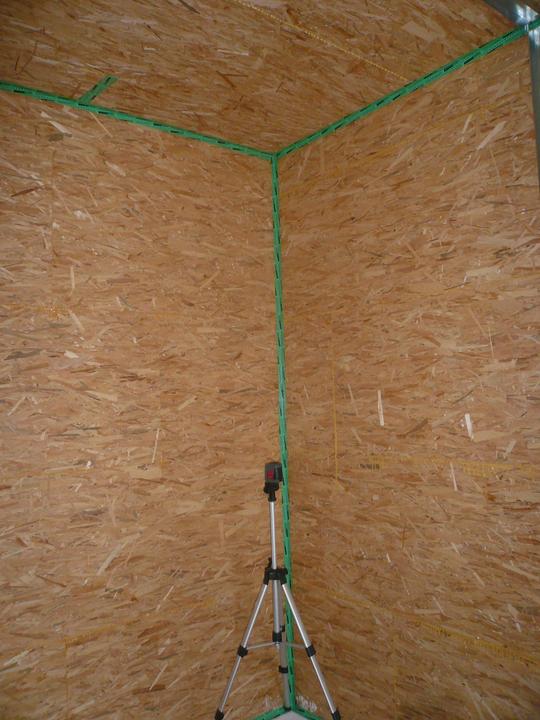

Pasivní dřevostavba na betonových patkách S. Hoštice - OSB desky jsem lepil do drážky PU lepidlem a paskou jsem přelepoval jen rohy
Pasivní dřevostavba na betonových patkách S. Hoštice - 1.Blower door test - OSB desky Egger propouští víc než je přípustné, musím je natřít Latexem
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 32
1
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 33
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 34
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 35

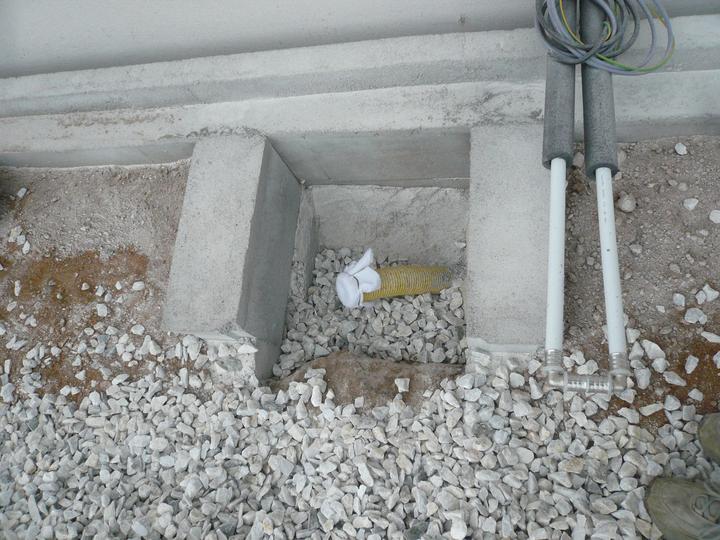

Pasivní dřevostavba na betonových patkách S. Hoštice - Příprava na TČ
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 37
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 38
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 39
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 40
1
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 42
3
2

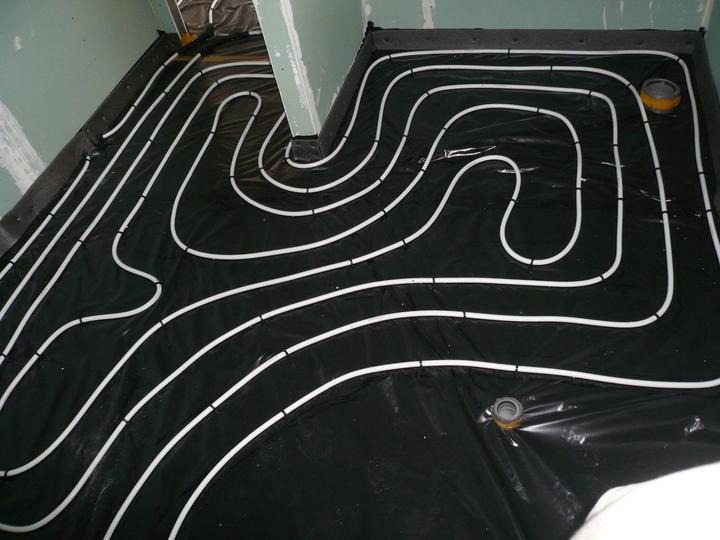

Pasivní dřevostavba na betonových patkách S. Hoštice - V koupelně rozteč 15cm, pod vanou bez vytápění

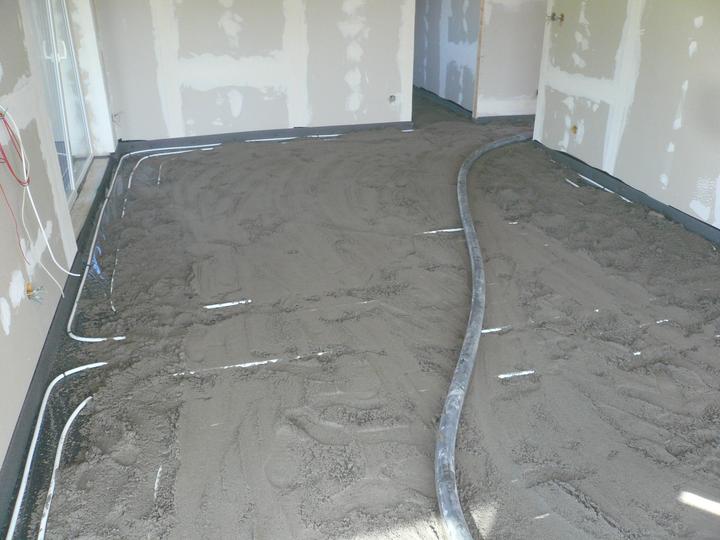

Pasivní dřevostavba na betonových patkách S. Hoštice - Rozteč trubky 23cm, délka okruhu okolo 80m, trubka přichycena ručně příchytkou přímo do polystyrenu

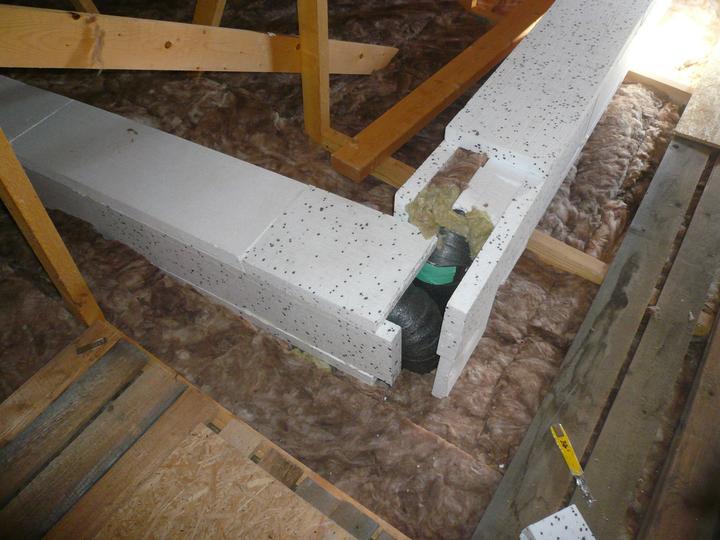

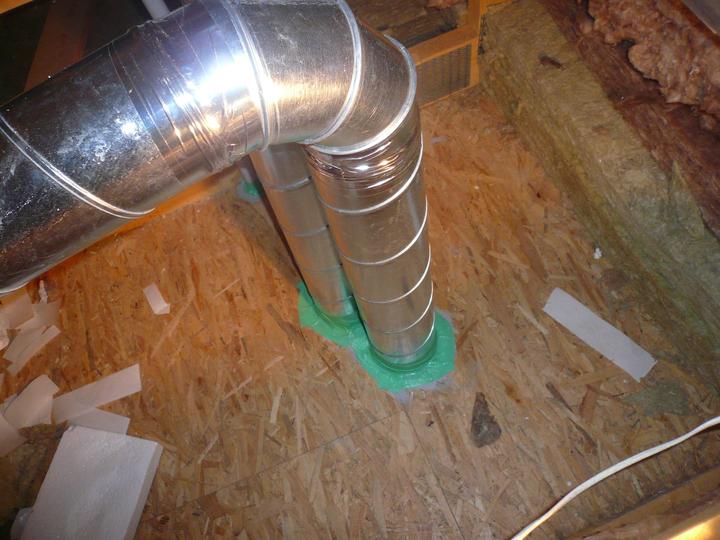

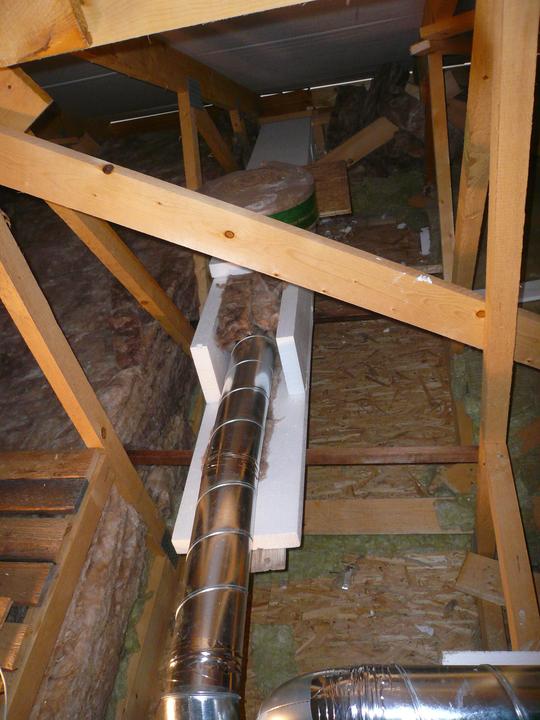

Pasivní dřevostavba na betonových patkách S. Hoštice - Zateplení vývodů rekuperace v půdě
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 46
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 47
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 48
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 49
7
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 50
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 51
7
2
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 52
1
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 53
1
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 54
1
Pasivní dřevostavba na betonových patkách S. Hoštice - Obrázek č. 55
1
  • romik67krásný dům🙂
    • joy_ty patky mě moc zajímají, to dělala firma?
      • jajah55tak to je parádní
        • karak1
          AUTOR

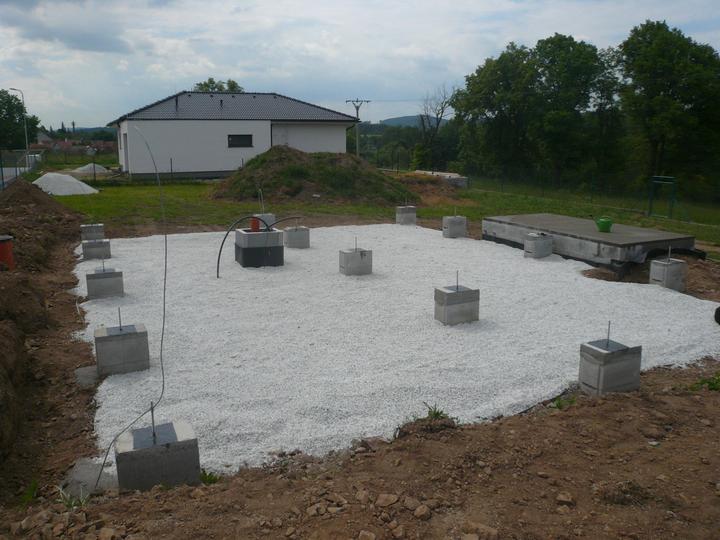

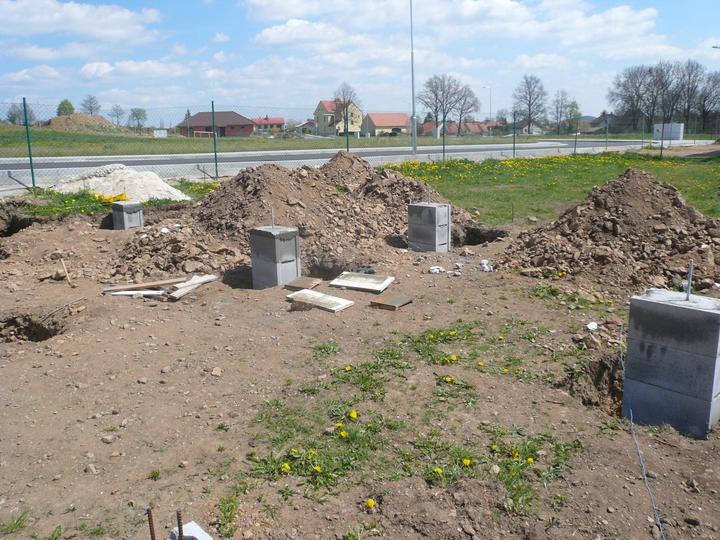

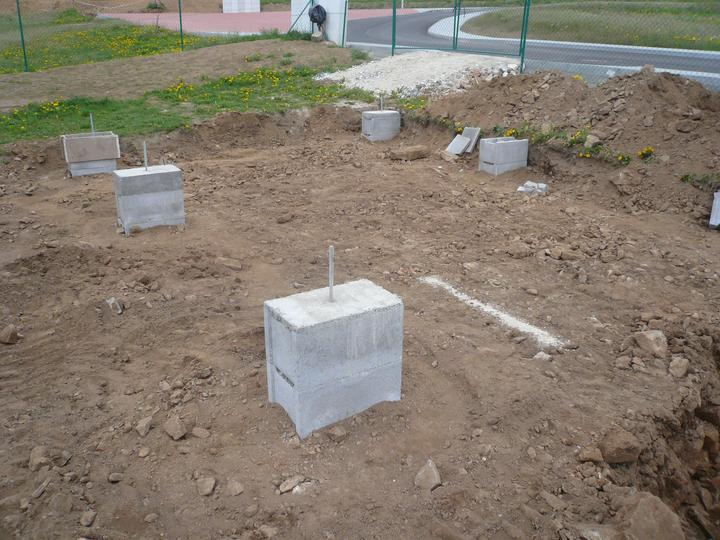

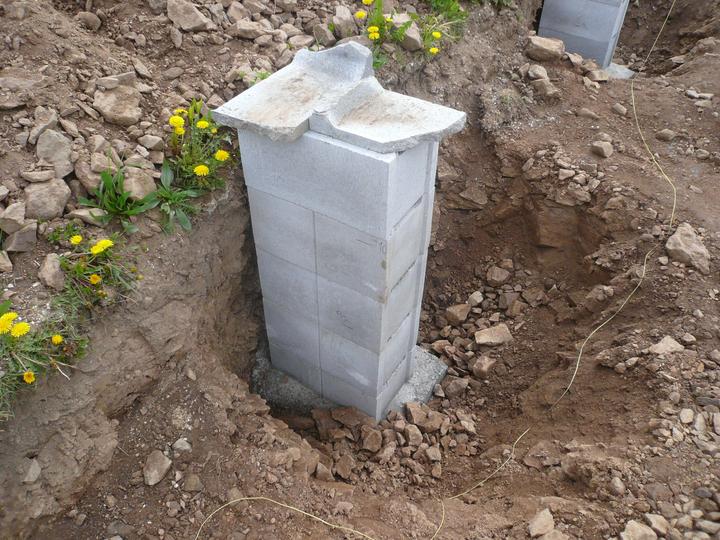

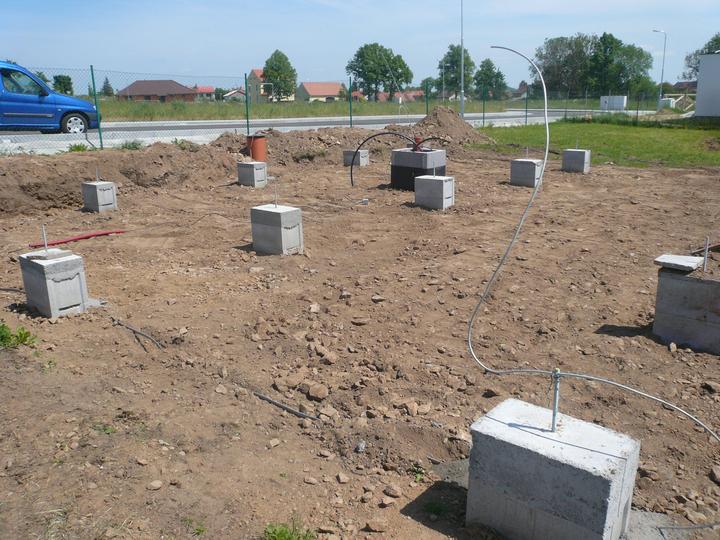

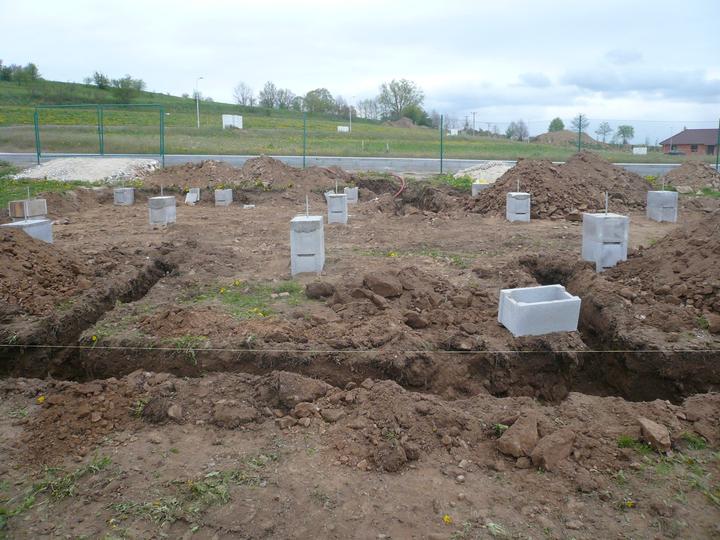

          Patky jsem delal sam, nechal jsem si vymerit presne stredy, dole je beton cca 30cm a 5-6 ks ZB 30. Vyskovou nepresnost do 0,5cm pak tesari podlozili ram zeleznymi podlozkami.
          Patky me cenove vysly odhadem na 1/2 proti desce, i kdyz jsem se rozhodl pro patky kvuli radonu (mame ho vysoky) a toto je nejlepsi ochrana.
          • joy_@karak1  tak to máte skvělé, že to zvládáte sám, to my neumíme🙂
            • jarin1Pěkný domeček, jaké jsou rozměry Délka, Šířka a jaky je sklon střechy?
